한국전기설비규정 KEC 152 외부피뢰시스템 회전구체 보호각

안녕하세요. 사이비교수입니다. 이번시간에는 외부피뢰시스템의 회전구체법과 보호각법에 대해서 공부하겠습니다. 외부피뢰시스템은 건축물이 번개를 직격뢰를 맞아서 대지로 흘려보내기 위해서 적용합니다.

직격뢰를 흘려보내기 위해서 건축물 표면에 어떻게 피뢰침을 설치하여야 하는지 알아보겠습니다.



KEC 더 자세한 내용 바로가기

KEC 152.1 수뢰부시스템

돌침은 뾰족한 수뢰부 (피뢰침)이고, 수평도체는 옥상난간에 수평으로 설치하는 것이며, 메시도체는 수평도체를 그물망 모양으로 구성한 것입니다.

수뢰부 시스템의 수뢰도체, 인하도체, 대지접지극의 최소 단면적은 표 H.152.1-1을 참고하여야 합니다.

구리와 알루미늄은 최소 50㎡ 단면적이 넘어야 합니다.

 철골과 같이 항상 구조물을 이루는 도전성 재료를 자연적 구성부재로 사용할 수 있습니다.

반응형

보호각법

최상부와 보호대상의 각도를 이용하여 보호범위를 정하는 방법입니다.

피뢰등급에 따라 각도가 달라지게 됩니다.

건축물이 지상으로부터 60미터 이하일떄는 적용할 수 있지만 60미터가 넘어가면 회전구체법을 적용해야 합니다.

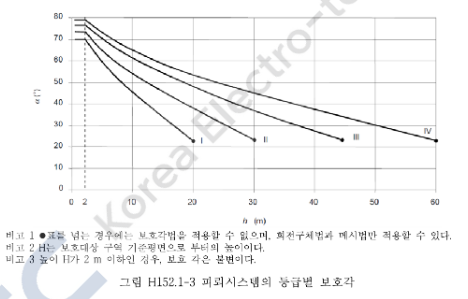

보호각법 보호범위와 피뢰시스템 등급의 따른 보호각

피뢰시스템이 4등급일 때 보호각법의 최대 높이가 60미터이다.

피뢰시스템이 1등급일 때 보호각벅의 최대 높이는 20미터이다.

일반적으로 안테나를 보호하기 위해서 설치하며, 안테나 높이는 높아야 5미터 이내이고, 피뢰시스템은 4등급 적용될 경우 보호각은 약 60도~70도를 적용하면 된다.



회전구체법

회전구체법은 공 (반지름 r)을 가상으로 굴려서 건축물과 만나는 지점에 수뢰부를 설치하여 직격뢰로부터 보호하는 방법입니다.

보통 4등급이면 반지름을 60미터 공을 굴려서 그 공과 건축물이 만나는 점마다 피뢰침을 설치하여야 합니다.

대부분 국내 건축물은 4등급이라고 생각하면 됩니다.

회전구체법과 피뢰시스템 등급의 따른 반지름

메시법

메시법은 보호등급에 따라 메시간격을 변경하여 수뢰부를 설치하는 방법이다.

평탄한 면을 보호할 때 적합하다.

메시 치수는 표 152.1-3의 기준 값 이하여야 한다. 예를들어 IV (4)등급이라면 20M 이내여야 한다.

대지에 접지극으로 도체 2개 이상과 연결하여야 한다.

수뢰부 보호 범위 밖으로 금속체가 돌출되지 않아야 한다.

수뢰도체는 가능한 직선경로로 포설해야한다.

메시법



측뢰보호

건축물이 지상 60미터가 초과하는 건축물은 최상부 20% 부분에 측면보호를 위해서 수뢰부 배치를 하여야 한다.

예를들어 80미터 건축물이라면 최상부에서 16미터를 보호해야한다.

측면피뢰 클릭하면 더 크게보여요

측면피뢰는 피뢰시스템 IV (4) 등급을 따른다. (회전구체법 반지름 60미터)



이격 설치

지붕 마감재가 불연성 재료라면 지붕 표면에 시설할 수 있다

지붕 마감재가 가연성 재료라면 초가 지붕이라면 15cm 이상 이격하여야 하고, 다른 재료는 10cm 이상 이격하여야 한다.

지붕이 물이 고일 수 있다면 수뢰도체는 물을 피하는 것이 좋다



적정 지지 간격

피뢰도체는 적정하게 지지를 하여야 하는데 표 H.152.1-4 를 따라야 한다.

일반적인 수평 표면상의 수평도체 (옥상에 설치되는 수평 피뢰도체)는 1미터 이내마다 지지하여야 한다

피뢰도체 지지간격 클릭하면 크게 보여요

---
